Raccorder un radiateur électrique fixe ne se fait pas avec n’importe quel fil récupéré dans un tiroir. La norme NF C 15-100 impose des caractéristiques précises pour le câble d’alimentation, et ces exigences varient selon la puissance de l’appareil et le calibre du disjoncteur qui protège le circuit. Comprendre ces règles permet d’éviter deux risques concrets : la surchauffe du câble et le refus de conformité lors d’un contrôle électrique.
Section de câble et calibre du disjoncteur : le tableau de référence
Le choix du câble dépend directement de la puissance cumulée des radiateurs raccordés sur un même circuit et du disjoncteur associé. La norme NF C 15-100 fixe des correspondances strictes.
| Puissance maximale du circuit | Section de câble minimale | Calibre du disjoncteur |
|---|---|---|
| Jusqu’à 3 500 W | 1,5 mm² | 16 A |
| Jusqu’à 4 500 W | 2,5 mm² | 20 A |
| Jusqu’à 7 250 W | 6 mm² | 32 A |
Un câble de section 1,5 mm² suffit pour un radiateur de faible puissance protégé par un disjoncteur 16 A. Dès que la puissance dépasse 3 500 W sur le circuit, il faut passer en 2,5 mm² avec un disjoncteur 20 A.
Utiliser un câble sous-dimensionné par rapport au disjoncteur crée un risque réel de surchauffe. Le disjoncteur ne déclenchera qu’au-delà de son calibre, alors que le câble, lui, peut chauffer bien avant ce seuil si sa section est insuffisante.

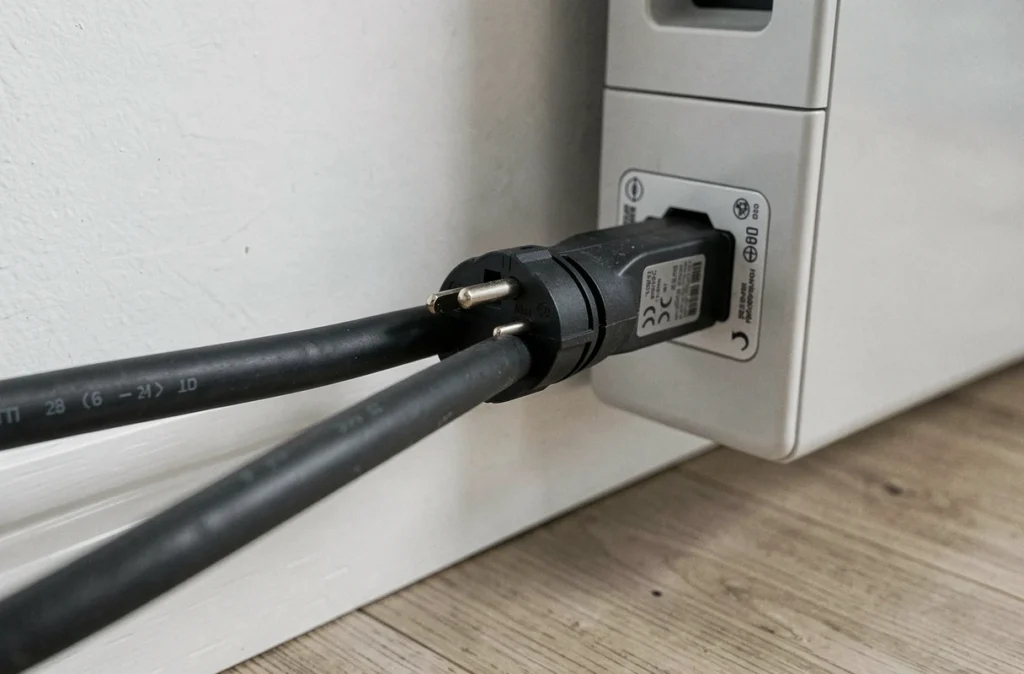

Sortie de câble obligatoire : pourquoi une prise classique est interdite
Un radiateur électrique fixe (convecteur mural, panneau rayonnant, radiateur à inertie) ne se branche pas sur une prise de courant standard. La norme impose un raccordement sur une sortie de câble dédiée au circuit chauffage, distincte des circuits de prises.
Cette séparation limite les surcharges. Un circuit de prises classique alimente potentiellement plusieurs appareils en même temps (aspirateur, bouilloire, chargeurs). Y ajouter un radiateur de forte puissance fait grimper l’intensité au-delà de ce que le câblage supporte.
La sortie de câble, elle, est raccordée directement au tableau électrique via un circuit réservé. Ce circuit ne dessert que les radiateurs, ce qui simplifie le dimensionnement et la protection.
- Un circuit chauffage peut alimenter plusieurs radiateurs, tant que la puissance cumulée reste sous le seuil du disjoncteur associé
- Chaque radiateur se raccorde via une boîte de connexion (domino ou connecteur rapide type Wago), jamais par une fiche mâle dans une prise murale
- Le raccordement implique trois fils minimum : phase, neutre et terre, auxquels s’ajoute éventuellement un fil pilote
Fil pilote et classe d’isolation : deux points qui changent le câblage
Le fil pilote pour la programmation
La plupart des radiateurs modernes disposent d’une entrée fil pilote (fil noir). Ce conducteur supplémentaire relie le radiateur à un programmateur ou un gestionnaire d’énergie centralisé. Il transmet des ordres (confort, éco, hors gel, arrêt) sans passer par le circuit de puissance.
Le fil pilote est un conducteur de section 1,5 mm², protégé par un disjoncteur 2 A dédié au tableau. Il n’est pas obligatoire pour le fonctionnement du radiateur, mais il devient nécessaire dès qu’on veut piloter plusieurs appareils depuis un thermostat central ou un système domotique.
Classe II et fil de terre
Certains radiateurs portent le marquage « classe II » (double carré sur l’étiquette). Ces appareils disposent d’une double isolation interne qui rend le fil de terre fonctionnellement inutile pour la protection des personnes.
La norme exige malgré tout que le fil de terre soit présent dans le câble jusqu’à la sortie de câble, même si le radiateur ne l’utilise pas. Le conducteur de terre reste en attente, raccordé côté tableau mais non connecté au bornier de l’appareil. Cette précaution permet de remplacer ultérieurement le radiateur par un modèle de classe I, sans refaire le câblage.
Norme NF C 15-100 édition 2024 : ce qui change pour le câblage chauffage
La série NF C 15-100 a été révisée avec une édition publiée en août 2024. Cette version est applicable volontairement depuis septembre 2024 et devient obligatoire pour les constructions neuves et rénovations totales à partir de septembre 2025.
Pour les installations de chauffage électrique, la logique reste identique : circuit dédié, sortie de câble, section adaptée au disjoncteur. En revanche, la période de transition entre l’ancienne version et la nouvelle crée une situation où deux référentiels coexistent sur les chantiers en cours.
Un point à retenir : sur un chantier démarré après septembre 2025, c’est l’édition 2024 qui fait foi. Les recommandations de câblage issues de guides plus anciens peuvent donc devenir obsolètes sur certains détails de mise en oeuvre.
Erreurs fréquentes sur le câble de radiateur électrique
- Raccorder un radiateur sur une multiprise ou une rallonge : la section du câble de rallonge est rarement adaptée, et la connexion par fiche n’offre aucune fixation mécanique fiable pour un appareil permanent
- Utiliser du câble souple (H05VV-F) au lieu de câble rigide (R2V ou équivalent) pour le passage encastré : le câble souple est prévu pour les appareils mobiles, pas pour une installation fixe dans une gaine
- Oublier le disjoncteur différentiel : le circuit chauffage doit être protégé par un interrupteur différentiel 30 mA de type AC ou type A au tableau, en plus du disjoncteur divisionnaire
- Câbler deux circuits chauffage sur le même disjoncteur : chaque circuit doit avoir sa propre protection, dimensionnée selon la puissance qu’il dessert
Le câble pour radiateur électrique n’a rien d’exotique en lui-même : c’est un câble cuivre classique (R2V ou similaire) dont la section doit correspondre au calibre du disjoncteur et à la puissance du circuit. Ce qui rend l’installation spécifique, c’est l’obligation de passer par une sortie de câble dédiée, sur un circuit séparé des prises, avec une protection différentielle adaptée. Avant tout chantier, vérifier la correspondance entre section, disjoncteur et puissance cumulée reste la première étape à ne pas négliger.
