Faut-il créer une GTL complète quand on rénove un appartement des années 1970, ou suffit-il de sécuriser l’existant ? La réponse dépend de l’ampleur des travaux, et la frontière entre mise en sécurité et mise aux normes NF C 15-100 change radicalement le périmètre d’intervention sur la gaine technique de logement. Cet article compare les deux cas de figure, détaille les exigences dimensionnelles et les contraintes spécifiques à la rénovation.
Mise en sécurité ou mise aux normes : ce que chaque scénario impose à la GTL
La confusion entre ces deux notions est la première source d’erreurs en rénovation électrique. Aucune obligation légale générale n’impose de remettre intégralement aux normes une installation existante sans travaux lourds. Seules les parties modifiées doivent respecter la norme en vigueur.
A lire aussi : L'importance d'une intervention serrurerie toutes marques en cas d'urgence
| Critère | Mise en sécurité | Mise aux normes NF C 15-100 complète |
|---|---|---|
| Contexte | Rénovation partielle, logement ancien sans extension | Rénovation lourde, extension, nouvelle mise sous tension |
| GTL obligatoire | Non (sauf si le tableau est déplacé ou remplacé intégralement) | Oui, création ou mise en conformité complète |
| Interrupteur différentiel | Au moins un différentiel 30 mA en tête | Nombre et type de différentiels selon circuits (type A, type AC) |
| Coffret de communication | Non exigé | Obligatoire, intégré dans la GTL |
| Validation Consuel | Non requise sauf nouvelle alimentation | Attestation Consuel obligatoire |
En mise en sécurité, la priorité porte sur la suppression des situations dangereuses : absence de terre, conducteurs vétustes, protections différentielles manquantes. La GTL n’entre dans le périmètre que si l’on touche au tableau électrique de façon structurelle.
A voir aussi : Les normes de sécurité liées à la fixation au sol obligatoire dans la construction
Dimensions et implantation de la GTL en rénovation : les contraintes réelles
La norme NF C 15-100 impose des dimensions minimales pour la GTL. En rénovation, le bâti existant complique souvent le respect de ces cotes.
Largeur, profondeur et hauteur normatives
La GTL doit s’étendre du sol au plafond sans interruption. Sa largeur minimale est fixée par la norme selon le type de support (goulotte, coffret encastré, placard dédié). La profondeur doit permettre le passage des câbles sans contrainte mécanique.

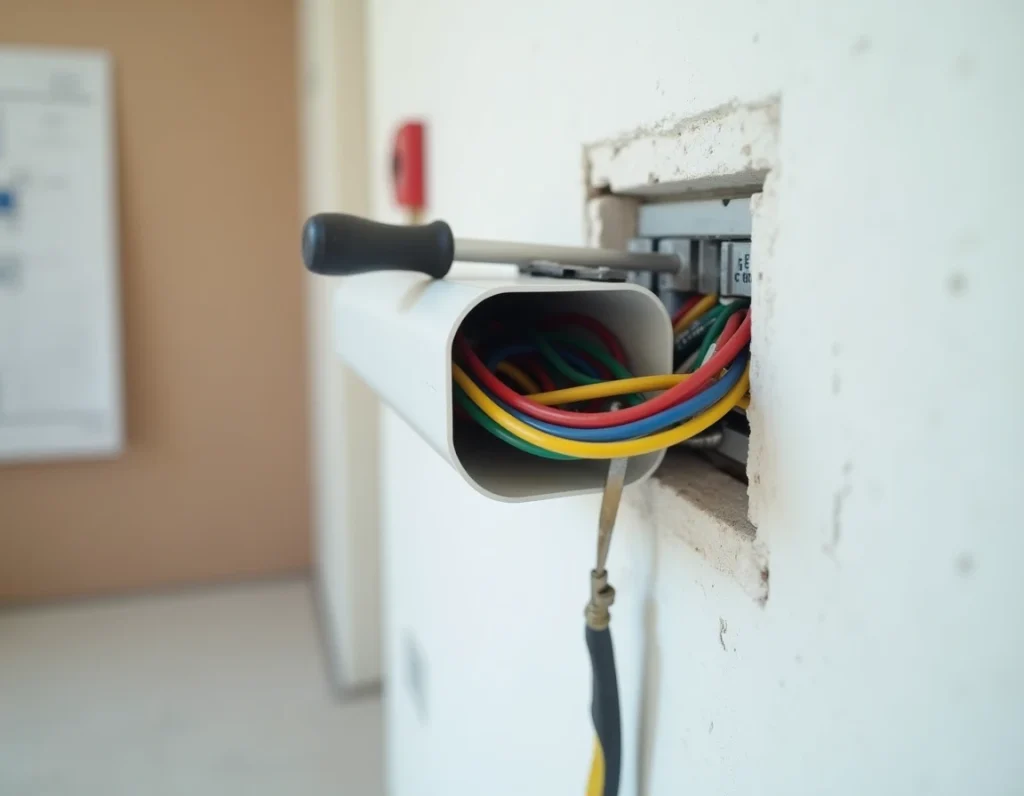

Dans un logement ancien, les murs en pierre ou en brique pleine rendent l’encastrement coûteux. Une solution courante consiste à utiliser une goulotte de distribution en saillie, qui crée le volume technique sans ouvrir le mur. Cette approche reste conforme à condition de respecter la continuité verticale.
Positionnement par rapport à l’arrivée d’eau et de gaz
La GTL ne doit pas se trouver dans un local contenant une canalisation de gaz apparente ni dans une salle d’eau. En rénovation, le positionnement du compteur électrique (souvent en limite de propriété dans les pavillons anciens) impose parfois un cheminement de câble long entre le disjoncteur de branchement et le tableau.
Le disjoncteur de branchement doit être intégré ou accolé à la GTL, ce qui oblige à repenser l’implantation si l’arrivée électrique se situe à l’opposé du logement.
Tableau électrique en rénovation : exigences liées à la GTL
Le tableau de répartition est le coeur de la GTL. En rénovation, son remplacement déclenche plusieurs obligations même en dehors d’une mise aux normes complète.
- Chaque circuit doit être protégé par un disjoncteur divisionnaire calibré (prises, éclairage, plaques de cuisson, etc.) et repéré par une étiquette lisible sur le tableau.
- Au moins un interrupteur différentiel 30 mA de type A dédié aux circuits spécialisés (plaques, lave-linge) et un de type AC pour les circuits généraux sont requis dès que le tableau est remplacé.
- La réserve de modules dans le tableau doit représenter au moins 20 % de la capacité totale pour permettre l’ajout futur de circuits sans intervention lourde.
Un tableau sous-dimensionné reste le piège le plus fréquent en rénovation. Prévoir un coffret avec davantage de rangées que le strict nécessaire évite de devoir tout reprendre lors de l’ajout d’une borne de recharge ou d’une pompe à chaleur.
Coffret de communication dans la GTL : obligatoire ou pas en rénovation
Le coffret de communication (grade 1 minimum, avec barrette de terre et répartiteur) fait partie intégrante de la GTL selon la NF C 15-100. En rénovation complète, l’absence de coffret de communication entraîne un refus Consuel.
En mise en sécurité simple, ce coffret n’est pas exigé. Mais si la GTL est créée ou recréée, il devient de fait obligatoire puisqu’il fait partie de sa composition normative.
La distinction a un impact direct sur le budget. Le coffret de communication avec ses prises RJ45 et son répartiteur représente un poste souvent sous-estimé dans les devis de rénovation électrique.
Cas particulier : GTL dans un placard existant
Aménager la GTL dans un placard est autorisé par la norme, à condition de respecter plusieurs règles strictes. Le placard doit être dédié exclusivement à l’installation électrique : aucun stockage de matériel ou de produits inflammables n’y est toléré.
- La porte du placard ne doit pas être verrouillable par un mécanisme empêchant l’accès rapide au tableau en cas d’urgence.
- L’aération du placard doit être suffisante pour éviter toute surchauffe des modules et de l’appareillage.
- La GTL à l’intérieur du placard conserve les mêmes exigences de continuité sol-plafond que dans une configuration ouverte.
En rénovation, cette solution permet de conserver l’esthétique d’un couloir ou d’une entrée tout en regroupant tableau électrique et coffret de communication dans un volume conforme.
Le choix entre mise en sécurité et mise aux normes conditionne la totalité du chantier électrique. Avant de dimensionner la GTL, faire diagnostiquer l’installation existante par un professionnel qualifié permet de déterminer le périmètre réglementaire exact et d’éviter des travaux inutiles ou, à l’inverse, une installation non conforme qui bloquerait la validation Consuel.
